O que significam os termos FXS e FXO?

FXS e FXO são as portas usadas por linhas de telefonia analógica (também conhecidas por POTS – Sistema de Telefonia Tradicional ).

FXS – Foreign eXchange Subscriber. É a interface que fornece a linha analógica ao assinante. Em outras palavras, é o “plug na parede” que fornece o tom de discagem, corrente de energia e som.

FXO – Foreign eXchange Office. É a interface que recebe a linha analógica. É o plug no telefone ou aparelho de fax, ou o(s) plug(s) no seu sistema de telefonia analógica. Indica se o telefone está no gancho/fora do gancho (circuito fechado). Como a porta FXO está ligada a um dispositivo, tal como fax ou telefone, esse dispositivo é normalmente chamado de ‘dispositivo FXO’. Essa porta estabelece a conexão com a linha analógica (FXS).

FXO e FXS estão sempre em pares, de modo semelhante a um plug macho / fêmea. Sem um PABX, um telefone fica conectado diretamente à porta FXS fornecida por uma companhia telefônica.

fxs-fxo-without-pbx

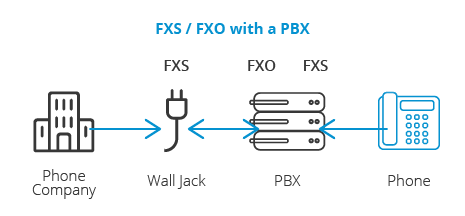

Se você tiver um PABX, as linhas fornecidas pela companhia telefônica estarão conectadas a um PABX, assim como os telefones. Portanto, o PABX deve ter tanto as portas FXO (para conectar com as portas FXS fornecidas pelas companhias telefônicas) quanto portas FXS (para conectar os aparelhos de telefone e fax). Muitos sistemas telefônicos tradicionais fornecem portas FXS e FXO, enquanto muitos sistemas de Telefones IP exigem gateways adicionais para fornecer portas FXS ou FXO.

fxs-fxo-with-pbx

Uma chamada telefônica recebida por meio de uma linha analógica é iniciada da seguinte forma: Pegue o telefone do dispositivo FXO. A porta FXS nos lados correspondentes reconhece que a chamada deve ser estabelecida e espera o número, codificado como sinais DTMF.

Uma chamada recebida funciona da seguinte forma: A porta FXS fornece a eletricidade necessária. O telefone começa a tocar. Ao pegar o telefone, a chamada é estabelecida.

FXS, FXO & VOIP

Você vai se deparar com os termos FXS e FXO quando decidir comprar equipamentos que permitam a conexão de linhas analógicas ao sistema de telefonia VoIP, telefones analógicos ao Central Telefônica VoIP ou PBXs tradicionais ao provedor de serviços VoIP, ou um ao outro via Internet.

Se você quiser conectar um aparelho de fax analógico ao sistema telefônico, precisará de pelo menos uma porta FXS. Se quiser usar linhas telefônicas analógicas com o sistema telefônico, precisará de uma porta FXO por linha.

O gateway FXO

Para conectar linhas telefônicas analógicas a um sistema telefônico IP, é necessário um gateway FXO. Isso permite que você conecte a porta FXS à porta FXO do gateway, que então converte a linha telefônica analógica em uma chamada VoIP. Há vários gateways FXO diferentes disponíveis. Você pode ver uma lista dos gateways que o 3CX suporta.

fxo-gateway

O gateway FXS

Um gateway FXS é usado para conectar uma ou mais linhas de um PABX tradicional a um sistema telefônico ou provedor de VoIP. Como alternativa, você pode usá-lo para conectar telefones analógicos a ele e reutilizar seus telefones analógicos com um sistema telefônico VoIP. Você precisa de um gateway FXS porque deseja conectar as portas FXO (que normalmente estão conectadas à companhia telefônica) à Internet ou a um sistema VoIP.

fxs-gateway

Adaptador FXS (Também conhecido como adaptador ATA)

O adaptador FXS é usado para conectar o telefone ou fax analógico a um sistema de telefonia VoIP ou a um provedor VoIP. É necessário porque é preciso conectar a porta FXO do telefone ou aparelho de fax ao adaptador.

fxs-adapter

Os gateways FXS / FXO estão amplamente disponíveis. O 3CX configura automaticamente os gateways FXS / FXO para permitir que você continue a usar facilmente suas linhas PSTN e/ou telefones analógicos existentes. Você pode obter sua licença gratuita aqui.

Mais informações sobre FXS / FXO e VoIP, em geral, podem ser encontradas em nossos Vídeos de Treinamento Básico.

Quais são os procedimentos FXS / FXO?

Se quiser saber mais detalhes técnicos sobre o funcionamento das portas FXS/ FXO, esta é a seqüencia exata:

Quando você quiser fazer uma chamada:

  • Tire o telefone do gancho (dispositivo FXO). A porta FXS detecta que o telefone está fora do gancho.

  • Digite um número de telefone, que é transmitido à porta FXS em Tom Duplo de Multifrequência (DTMF).

Chamada de entrada:

  • A porta FXS recebe a ligação, e então envia um impulso tônico (som) ao dispositivo FXO anexado.
  • O telefone toca.

  • Assim que alguém atende, pode responder a chamada.

Finalizando uma ligação – normalmente a porta FXS conta com qualquer dispositivo FXO conectado para finalizar a ligação.

Observação: A linha de telefonia analógica transmite aproximadamente um potência de 50 volts DC à porta FXS. É por isso que alguns sentem um “leve choque” ao tocar numa linha telefônica conectada. Isso permite que a ligação continue em caso de interrupção de energia.
